⚡ 安全第一！ 使用万用表 蜂鸣档 和 电阻档 时，电路板必须彻底断电（拔掉电池、USB线）。
只有测量 直流电压档 时才需要通电，且必须先确认没有短路。
只有测量 直流电压档 时才需要通电，且必须先确认没有短路。
📘 第一步：你仔细看过套件自带的资料吗？
❗ 绝大多数问题其实资料里都写着答案。 很多人拿到套件不先看资料就直接焊，导致装反元件、漏焊、跳线错误。
每个套件附带的资料形式可能不同，具体以你元件包里实际有的为准。常见情况如下：
- 📄 打印制作资料：通常包含原理图、元件清单、简要说明。焊接时请严格对照元件清单确认每个元件的位置和极性。
- 📱 电子版图文教程：有详细的焊接步骤、原理图解析、元件清单。一般在元件包内的二维码或说明书中提供链接或网盘地址。
- 🎥 视频教程：扫描二维码即可观看，建议先完整看一遍再动手，视频会直观展示焊接顺序和测试要点。
- 📘 任务书 / 实验指导书：某些教学套件会附带详细的任务书，包含理论背景、调试步骤、故障示例。
- 🔗 二维码资料链接：如果元件包或说明书上有二维码，扫码打开是什么就是什么（可能是图文教程、视频、原理图PDF等）。请认真阅读全部内容。
💡 重要提醒：无论资料是什么形式，元件清单都是焊接的唯一依据。每个电阻、电容、二极管的位置和参数必须严格按照清单来，不能凭感觉替换。如果清单与板子丝印不一致，以元件清单为准。
✅ 看完资料再动手，能避免80%的返工。 特别是极性元件（电解电容、二极管、芯片、LED）的方向、跳线设置、首次通电方法，资料里一定会强调。
如果你已经仔细阅读并遵循了套件自带的全部资料，但板子依然不正常，请进入第二步——用万用表做系统自查。
🕵️ 第二步：目检缺陷 + 万用表三招（小白必学）
不需要懂电路原理，只需要按顺序做以下四件事。
🔎 2.1 眼睛检查：对照典型缺陷图
用手机微距或放大镜，看每个焊点是否出现下图问题：

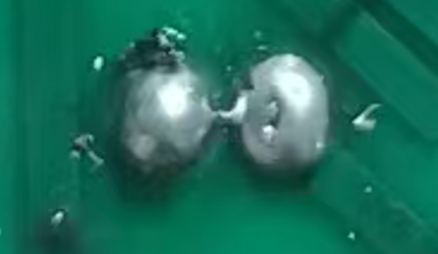

🔴 连焊 (短路)
相邻引脚被锡桥连接

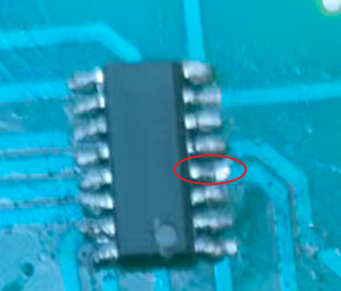

⚠️ 虚焊 (断路)
焊点未浸润，引脚松动

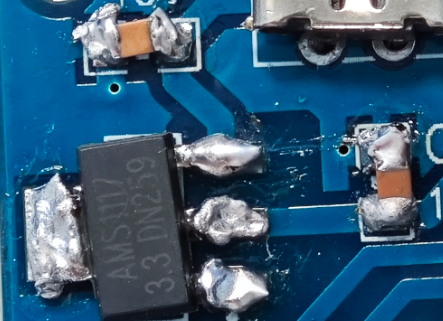

⚠️ 冷焊/球状
焊锡温度不够，未铺开

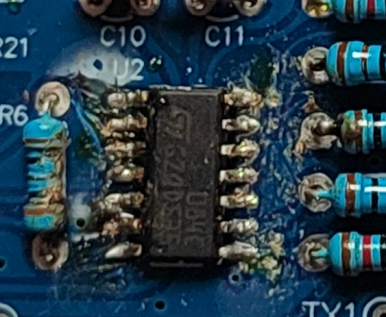

🧼 焊爆浆/残留
助焊剂碳化或锡渣
🔥 锡流动性差
烙铁温度过低，焊点粗糙
📌 发现缺陷怎么办？
→ 连锡：加助焊剂，用烙铁拖开或吸锡带吸掉。
→ 虚焊/冷焊：重新加锡，使焊锡完全熔化形成光滑圆锥。
→ 脏污：用洗板水或95%酒精清洗并吹干。
→ 连锡：加助焊剂，用烙铁拖开或吸锡带吸掉。
→ 虚焊/冷焊：重新加锡，使焊锡完全熔化形成光滑圆锥。
→ 脏污：用洗板水或95%酒精清洗并吹干。
📟 2.2 万用表三招：蜂鸣档 → 电阻档（最小量程）→ 电压档
❓ 为什么需要三个档？
• 蜂鸣档：最快判断“短路”（不该通的地方通了）。
• 电阻档（最小量程）：精准检测“虚焊”（看着连了，实际接触电阻大）。
• 直流电压档：通电后检查“该有电的地方是否有电”。
• 蜂鸣档：最快判断“短路”（不该通的地方通了）。
• 电阻档（最小量程）：精准检测“虚焊”（看着连了，实际接触电阻大）。
• 直流电压档：通电后检查“该有电的地方是否有电”。
🔊 第一招：蜂鸣档 → 抓短路
档位符号：))) 或小喇叭
断电测量。
红黑表笔分别点两个点：
• 正常：不响 → 没有短路。
• 故障：长鸣 → 短路！（有锡桥或焊渣）
典型测试：VCC 与 GND 之间、相邻IC引脚之间。
档位符号：))) 或小喇叭
断电测量。
红黑表笔分别点两个点：
• 正常：不响 → 没有短路。
• 故障：长鸣 → 短路！（有锡桥或焊渣）
典型测试：VCC 与 GND 之间、相邻IC引脚之间。
📏 第二招：电阻档（最小量程）→ 查虚焊
档位：手动表拨到200Ω（或最小Ω档）；自动表拨到Ω符号。
断电测量同一网络两端。
• 正常：＜0.5Ω → 焊接良好。
• 虚焊：几Ω~几十Ω 或 数字跳变 → 重焊！
• 断路：OL（无穷大）→ 漏焊。
为什么用最小量程？ 虚焊电阻只有几欧姆，用大量程会误判为0。
档位：手动表拨到200Ω（或最小Ω档）；自动表拨到Ω符号。
断电测量同一网络两端。
• 正常：＜0.5Ω → 焊接良好。
• 虚焊：几Ω~几十Ω 或 数字跳变 → 重焊！
• 断路：OL（无穷大）→ 漏焊。
为什么用最小量程？ 虚焊电阻只有几欧姆，用大量程会误判为0。
⚡ 第三招：直流电压档 → 测供电
档位：V⎓ 或 V—（直流），选20V量程。
通电后测量，黑表笔接GND。
红表笔点关键点：
• 芯片VCC脚 → 应为5V/3.3V（看原理图）。
• 如果为0V → 供电断路或前级短路。
• 电压正常但功能异常 → 信号问题（求助群）。
档位：V⎓ 或 V—（直流），选20V量程。
通电后测量，黑表笔接GND。
红表笔点关键点：
• 芯片VCC脚 → 应为5V/3.3V（看原理图）。
• 如果为0V → 供电断路或前级短路。
• 电压正常但功能异常 → 信号问题（求助群）。
💡 第四招（辅助）：二极管档测极性
档位：▶| 二极管符号
断电测LED、二极管：红接正极，黑接负极，应有压降（LED约1.8~3V）；反向不通。若双向通或都不通 → 损坏或虚焊。
档位：▶| 二极管符号
断电测LED、二极管：红接正极，黑接负极，应有压降（LED约1.8~3V）；反向不通。若双向通或都不通 → 损坏或虚焊。
📋 2.3 自查速查表
| 你想查什么 | 用什么档 | 断电/通电 | 正常表现 |
|---|---|---|---|
| 电源正负极是否短路 | 蜂鸣档 | 断电 | 不响（或电阻＞100Ω） |
| 相邻引脚是否连锡 | 蜂鸣档 | 断电 | 不响 |
| 焊点接触是否良好（虚焊） | 电阻档（最小量程） | 断电 | ＜0.5Ω |
| 芯片供电脚电压是否正确 | 直流电压档（20V） | 通电 | 符合标称（如5V） |
| LED/二极管是否装反 | 二极管档 | 断电 | 正向导通有压降，反向OL |
🎉 完成以上自查并修复所有问题后，大多数套件就能正常工作。 如果依然异常，请进入第三步。
💬 第三步：自查无效？这样求助又快又准
你已经看完套件自带的全部资料、做完目检和万用表三招，但板子仍不正常。请在微信技术群按以下顺序清晰描述：
📋 求助信息三步走（缺一不可）
- ① 先说清楚是什么产品
告知套件型号（例如 TJ-56-XXX）或提供购买链接/说明书封面照片。这能快速定位电路设计。 - ② 再详细描述故障现象
用一句话说清问题，例如：“通电后数码管第二位不亮”、“按键按下去没反应”、“电机不转但LED正常”。
务必包含：你做了哪些自查？用万用表测了哪些点？结果是多少？数据越详细，解决越快。 - ③ 最好再拍摄照片（必要时才拍短视频）
• 照片（强烈建议）：整板正面+反面，光线充足，所有元件可见。如果某个区域可疑，再拍局部特写（必须对焦清晰）。
• 短视频（仅在必要时提供）：例如上电后指示灯闪烁异常、显示屏乱跳等动态故障，可录制10秒以内短视频，横屏稳定拍摄。
• 注意：不要为了拍而拍，如果静态照片就能说明问题，无需视频。
📸 拍摄小技巧
• 使用手机微距模式或放大2~3倍，自然光下拍摄。
• 焊点、芯片丝印要对焦清晰，发送原图不要压缩。
• 视频时长不宜过长，拍清楚故障过程即可。
• 使用手机微距模式或放大2~3倍，自然光下拍摄。
• 焊点、芯片丝印要对焦清晰，发送原图不要压缩。
• 视频时长不宜过长，拍清楚故障过程即可。
👉 将以上内容按顺序发送到微信技术群，并@群管理员。群内技术会根据你提供的资料给出针对性修复建议。
📌 常见现象 & 可能原因速查
❌ 通电完全没反应
→ 电源线断、开关虚焊、电池反接、电源芯片短路保护
→ 电源线断、开关虚焊、电池反接、电源芯片短路保护
🌡️ 芯片严重发热
→ 电源对地短路（连锡）、元件装反、电压过高
→ 电源对地短路（连锡）、元件装反、电压过高
🔊 部分功能缺失（某灯不亮）
→ 对应LED虚焊、限流电阻虚焊、IO口断路
→ 对应LED虚焊、限流电阻虚焊、IO口断路
📟 显示乱码/缺段
→ 数码管虚焊、段选/位选连线错误、驱动芯片接触不良
→ 数码管虚焊、段选/位选连线错误、驱动芯片接触不良
🤝 微信技术群使用规范
- 提问前必须确认已完成本指南第一步和第二步（看了资料+万用表自查）。
- 发送图片请使用原图，避免压缩模糊。视频横屏拍摄。
- 白天提问，如果没有及时回复稍后再提问，如果消息太多淹没了提问请重发完整的问题。
- 如果资料遗失，请直接联系购买店铺客服。
- 避免发语音和长篇大论，应当言简意赅。
⚠️ 重要提醒：没有万用表的用户，请先购买一个基础款数字万用表。没有万用表除了肉眼看，无法准确判断短路和虚焊，盲目通电风险很高。
✅ 总结：正确流程 = 省时省力
查阅套件自带资料（含二维码）→ 目检缺陷 → 蜂鸣档测短路 → 电阻档（最小量程）测虚焊 → 电压档测供电 → 仍无效再准备清晰素材求助。 这个流程能解决95%的焊接故障，也是专业工程师的排障习惯。
📍 最后提醒：如果你还没看资料，现在就去翻元件包，扫码或阅读打印件。很多“故障”其实只是跳线没接、开关位置不对，或者资料里明确写过的注意事项。祝你的套件一次成功！
