56DZ-ISP软件使用教程

软件简介

56DZ-ISP是一款集成了多种单片机下载和调试功能的工具软件，由伍陆电子开发。它支持STC和STM32系列单片机的ISP下载，同时提供了功能强大的串口调试助手。

软件特点：界面友好、功能全面、操作简便，适合电子工程师、学生和爱好者使用。

主要功能模块：

STC单片机下载 - 支持STC系列经典单片机ISP下载
STM32单片机下载 - 支持STM32系列单片机串口下载
串口调试助手 - 提供完整的串口通信调试功能

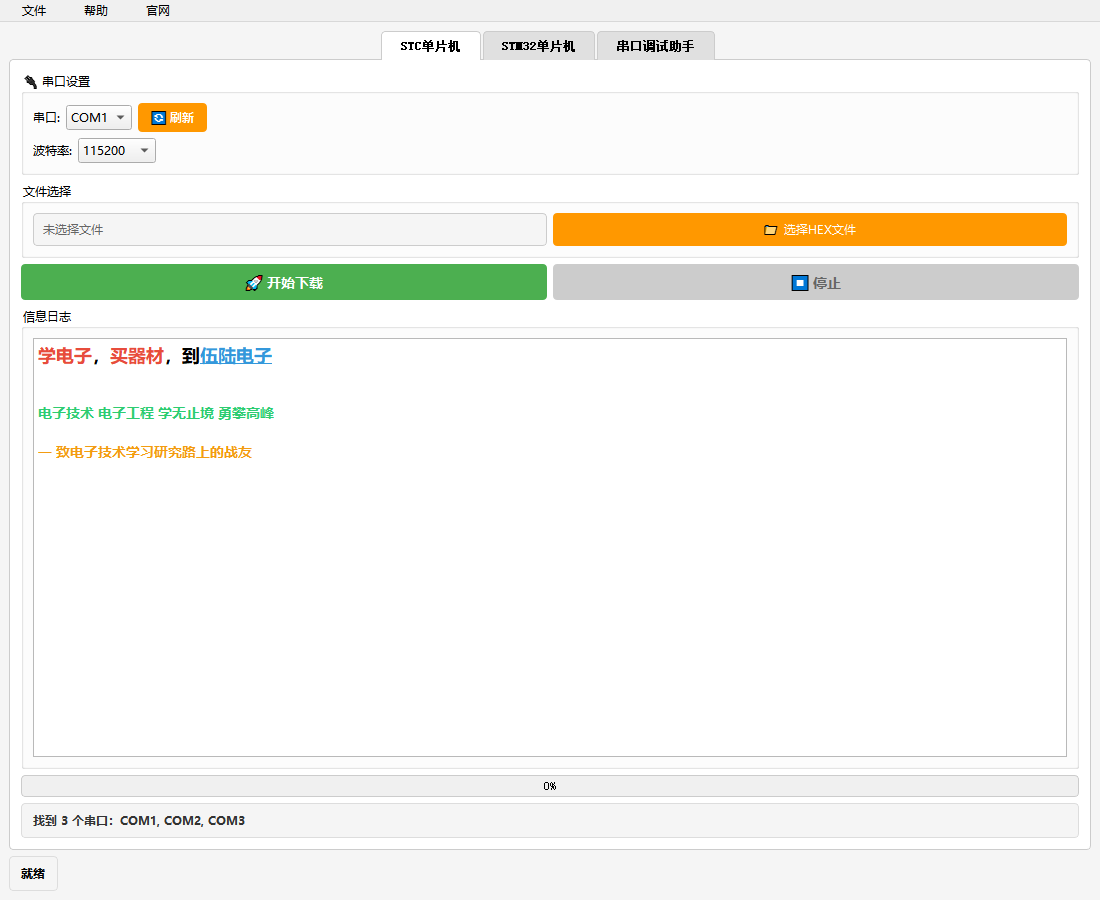

图1：STC单片机下载界面 - 支持STC系列经典芯片

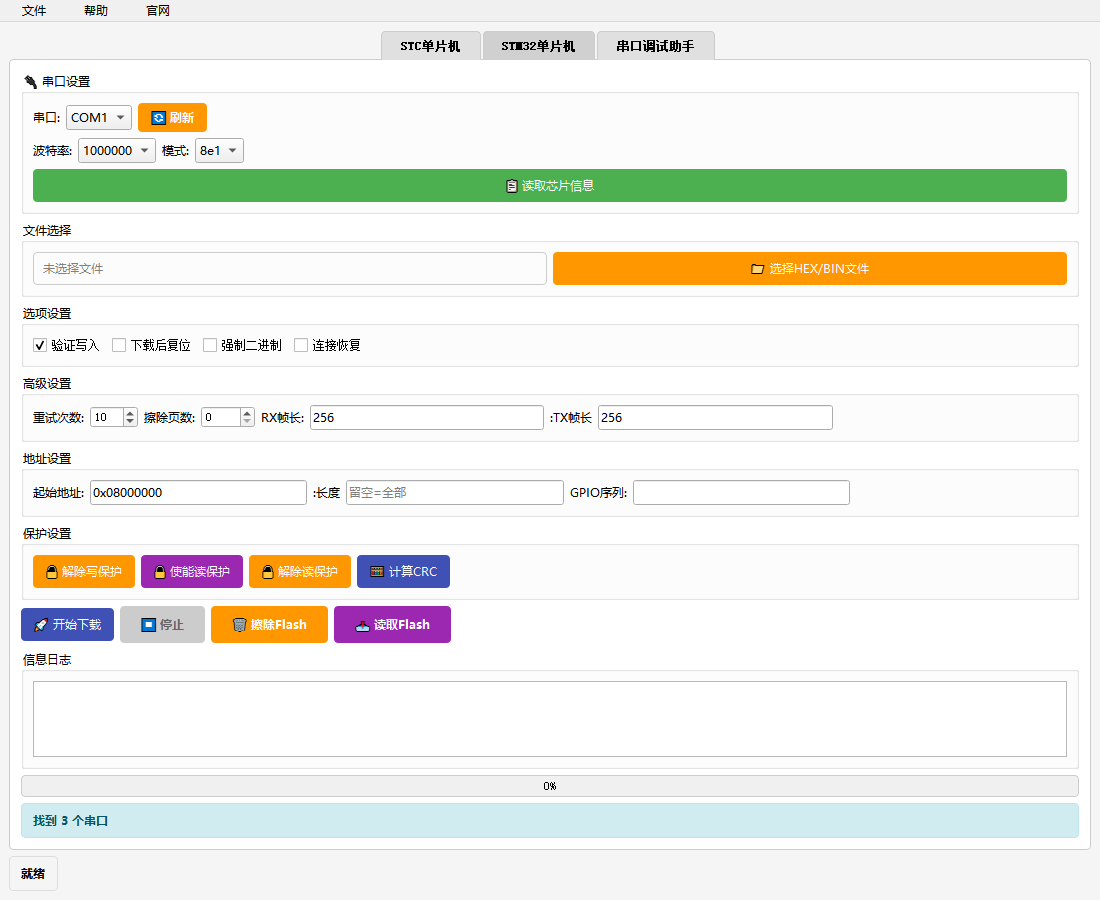

图2：STM32单片机下载界面 - 支持高级功能操作

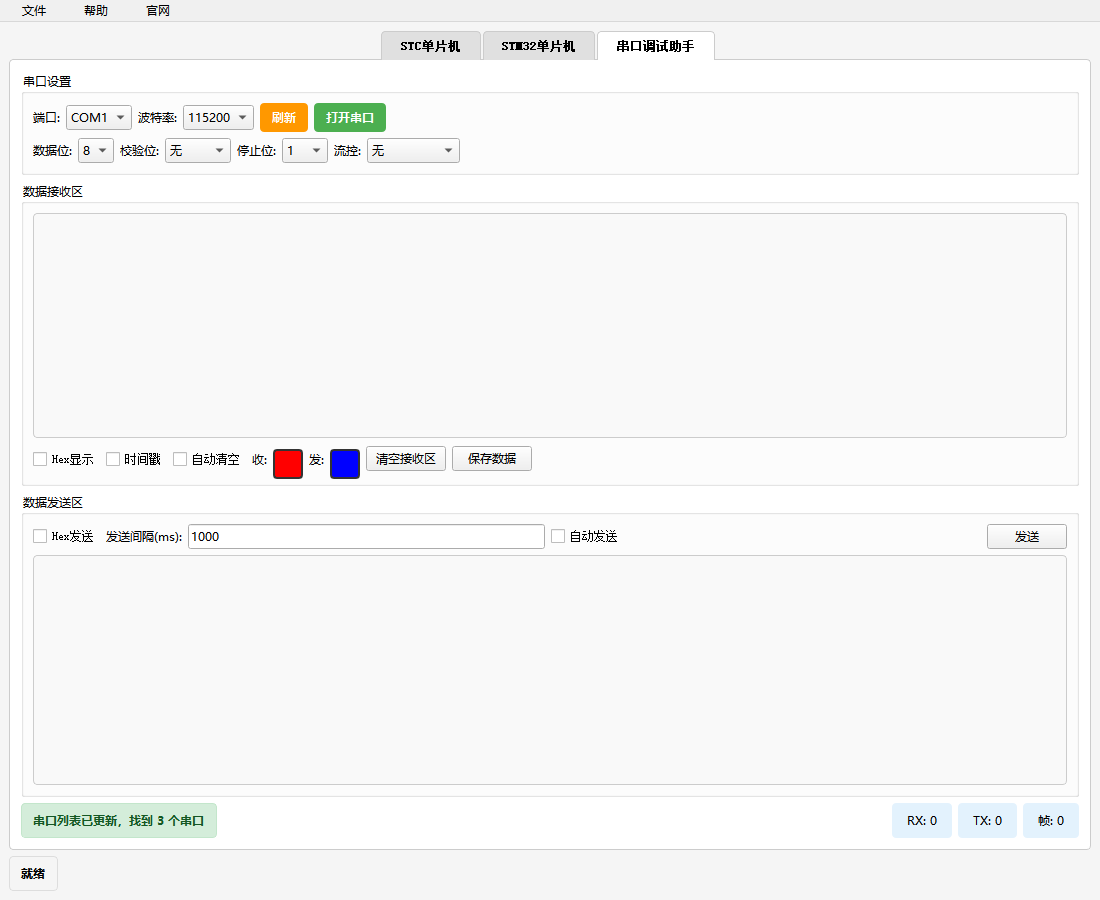

图3：串口助手

STC单片机下载教程

STC单片机下载功能支持STC经典系列单片机。

步骤1：连接硬件

将STC单片机通过USB转串口模块连接到电脑，确保连接正确：

TX(单片机) → RX(USB转串口)
RX(单片机) → TX(USB转串口)
GND → GND

步骤2：选择串口和波特率

在软件界面中选择正确的串口号，建议波特率选择115200或更低以确保稳定性。

步骤3：选择HEX文件

点击"选择HEX文件"按钮，选择您要下载的程序文件（HEX格式）。

步骤4：开始下载

点击"开始下载"按钮，然后根据提示给单片机上电（冷启动）。

步骤5：等待完成

等待下载进度完成，观察日志信息确认下载成功。

重要提示：STC下载需要冷启动，即点击下载后需要重新给单片机上电。

STM32单片机下载教程

STM32下载支持STM32经典系列单片机串口下载。

步骤1：进入DFU模式

将STM32的BOOT0置高，BOOT1置低，然后复位进入DFU模式。

步骤2：连接串口

将STM32的USART1（PA9/PA10）通过USB转串口模块连接到电脑。

步骤3：设置参数

在软件中选择正确的串口号，波特率建议使用默认的，更高的需自行尝试（波特率越高下载速度越快）。

步骤4：获取芯片信息（握手）

STM32F4系列必须有这一步，握手成功后才能约定和单片机的波特率，握手成功一次既可。

步骤5：选择文件

点击"选择HEX/BIN文件"按钮，选择要下载的程序文件。

步骤6：开始下载

点击"开始下载"按钮，等待下载完成。

高级功能：STM32单片机部分支持擦除Flash、读取芯片信息、设置读写保护等高级功能。

串口调试助手教程

串口调试助手提供完整的串口通信功能，支持数据发送、接收和解析。

步骤1：打开串口

选择正确的串口号和波特率，然后点击"打开串口"按钮。

步骤2：发送数据

在发送区输入要发送的数据，可选择文本或HEX格式，然后点击"发送"按钮。

步骤3：接收数据

接收的数据会显示在接收区，可选择HEX显示或文本显示。

步骤4：自动发送

启用"自动发送"功能可定时发送数据，用于周期性测试。

步骤5：保存数据

点击"保存数据"按钮可将接收到的数据保存到文件中。

颜色区分：接收区使用不同颜色区分发送和接收的数据，方便查看通信过程。

常见问题解答

Q1: 软件检测不到串口怎么办？

A: 请检查USB转串口模块是否已正确安装驱动，可以尝试重新插拔USB线或更换USB端口。

Q2: STC下载时提示"握手失败"怎么办？

A: 请确认单片机型号选择正确，尝试降低波特率（如9600），并确保已正确进行冷启动操作。

Q3: STM32下载失败怎么办？

A: 请确认BOOT引脚设置正确（BOOT0=1, BOOT1=0），尝试使用不同的波特率，检查连接线是否正常。

Q4: 如何更新软件？

A: 软件启动时会自动检查更新，如有新版本会提示下载。您也可以访问官方网站下载最新版本。

Q5: 软件支持哪些操作系统？

A: 当前版本支持Windows 7/8/10/11 64位操作系统。
